Wireless Power Consumption Data Logger using IoT

Wireless Power Consumption Data Logger using IoT

Identitas Peserta:

1. Gagas Pradeta                                  (2212 100 021)
2. Dion Hayu Fandiantoro       (2212 100 077)
3. Galih Yulianto Firmansyah (2212 100 029)

Tujuan:

• Meningkatkan efisiensi penggunaan daya listrik
• Mempermudah monitor penggunaan daya listrik dan faktor daya perangkat
• Mencegah terjadinya arus berlebih pada konsumsi daya listrik di rumah
• Mengetahui harga ekonomis dari metering daya konsumsi peralatan

Overview Project:

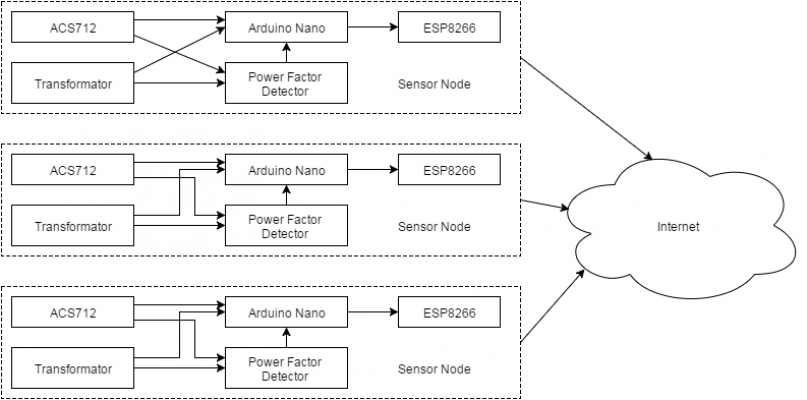

            Project ini menggunakan modul Arduino Nano sebagai mikrokontrollernya. Arduino Nano dihubungkan dengan sensor ACS712 untuk mengukur arus, Trafo Isolasi untuk mengukur tegangan, dan rangkaian untuk mengukur faktor daya (cos phi meter). Selanjutnya, Arduino Nano yang telah terhubung dengan rangkaian metering arus dan cos phi, dihubungkan dengan modul ESP8266 untuk menghubungkan perangkat dengan server geeknesia. Sehingga data metering daya konsumsi peralatan rumah tangga yang telah terhubung ke prototype alat, dapat dilihat dari manapun selama terhubung dengan internet. Interface didesain untuk mempermudah melihat data saat ini maupun yang telah lalu dengan mengganti parameter yang dikirim. Dengan begitu kita juga bisa mengetahui konsumsi daya listrik pada peralatan dan menghitung kira-kira berapa rupiah yang akan kita bayarkan bila kita mengkonsumsi listrik.

Metodologi Pengerjaan:

• Desain Prototype Alat
• Desain Website
• Koneksi arduino dengan jaringan internet

Time Frame

1. Simulasi alat : 2 Hari
2. Desain prototype alat : 2 Hari
3. Belanja alat dan bahan : 1 hari
4. Koneksi ke Internet dan desain interface: 3 hari
5. Troubleshoot: 3 hari

Budget

1. Alat dan Bahan
   1. ESP8266                       : Rp.   80.000,00
   2. Modul FTDI                 : Rp.   85.000,00
   3. Arduino Nano              : Rp. 175.000,00
   4. Modul ACS712            : Rp.   90.000,00
   5. Trafo Isolasi                  : Rp. 120.000,00
   6. Project Box                   : Rp.   25.000,00
   7. Lain – Lain                   : Rp. 100.000,00
